Quelle main courante inox pour mon garde corps avec poteaux inox.

Posté sur2 Années auparavant par
Aimer

Qu'il s'agisse de mains courantes en tubes ronds ou en tubes carrés, il faudra utiliser un support intermédiaire droit ou réglable à l'inclinaison de la descente d'escalier. Le plus compliqué sera sans doute de raccorder de façon très esthétique les mains courantes entre elles afin d'obtenir une  main courante qui "coule" toute seule et sans aspérités.

Comment raccorder sa main courante inox sur des poteaux inox ?

Les poteaux en acier inoxydables sont des tubes de sections standards. En général, sont utilisés les ø42,4mm et ø48,3mm pour les tubes ronds, et le  40x40mm pour les tubes carrés. Sur ces tubes devront être emboités et collés des supports de mains courantes. Ceux-ci peuvent être d'apparence simple ou être galbés. Tout dépendra du lieu où ils doivent être disposés et de l'aspect final que l'on souhaite obtenir.

pour tube ø42,4mm support incliné tube ø42,4mm support de mains courantes ø42,4mm galbée support fixe galbé pour main courante ø42,4mm support fixe pour tubes de 40x40mm Support réglable pour tube de 40x40mm Accès à la catégorie des supports de mains courantes sur poteaux

Ces supports, disponibles en inox 304 ou 316 pourront recevoir des tubes d'un diamètre identique aux poteaux. Toutefois, il sera possible changer la patte support pour celle d'un autre diamètre ou pour une autre recevant du plat ou du tube carré.

Patte modificative de support de main courante

Certains supports sont prévus pour des changements de directions de la main courante à 90° ou 135°. Pour des changements de direction différents, il faudra utiliser un support connecteur réglable 90° à 270° (pour tube ø42,4mm seulement).

     Support orientable 90°/270° de main courante ø42,4mm                             Support acier inox 135° de main courante ø42,4mm                             Support fixe acier inoxydable de main courante ø42,4mm                                  Accès à la catégorie des supports de mains courantes sur poteaux

La fixation du support sous la main courante devra être effectuée par le dessous du tube. Les pattes support laisseront passer une Vis à tête demi-sphérique M6x20mm IN2780. Il sera nécessaire pour cela d'insérer deux inserts filetés M6 IN2759 au moyen d'une pince à sertir IN2757. Le perçage des trous dans la main courante inox devra être d'un diamètre ø8mm.

Nota : L'acier inoxydable étant particulièrement difficile à percer en raison de sa composition chimique, nous vous conseillons de pré percer avec des premiers trous ø4mm, puis de les agrandir avec un forêt de ø6mm avant de le faire passer au diamètre final de ø8mm avec un forêt adéquate.

Vis de serrage à tête semi sphérique M6x20                               Insert fileté aluminium M6                              Pince pour insert M6 ou M8

Comment raccorder entre elles des mains courantes de façon esthétique ?

Pour raccorder entre elles des mains courantes, vous devrez utiliser une série de raccords inox qui viendront se glisser à l'intérieur des tubes ronds ou carrés. Ces connecteurs pour tubes seront fixées définitivement grâce à une colle bicomposante spéciale pour l'acier inox vendue en coffret de Kit complet IN2800.

Les unions IN2366-IN236-IN2368 et IN2420 permettent d'abouter des longueurs de tubes les unes aux autres. Ils existent en acier inoxydable 304 ou 316 pour tubes ø42,4mm, ø48,3mm ou 40x40mm.

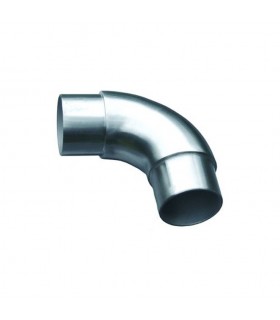

Pour les changements de direction dans le même plan, les coudes à 90° IN2370, IN2371, IN2372, IN2350, IN2351, IN2352 et IN2430 seront d'une très grande utilité, ainsi que les coudes fixes à 135° IN2374, IN2375 et IN2376.

Des connecteurs 3 axes IN2358, IN2359, IN2360, IN2362, IN2363, IN2364, IN2434 et IN2432 permettent des raccordements avec des poteaux inox sans problème.

Une grande variété de connecteurs adaptables à des angles spéciaux ou à des changements de plans sont également prévus et disponibles rapidement.

Union droit pour mains courantes en acier inoxydable Coudes permettant un changement de plan horizontal ou incliné Coude fixe 90° pour changements de directions Coude orientables 135° à 180° pour main courante inox Connecteurs 3 axes pour poteaux et main courantes inox  Accès à la catégorie de tous les connecteurs pour mains courantes en acier inoxydable

Vous devrez utiliser un produit de nettoyage avant collage IN2804 afin d'ôter les impuretés qui peuvent s'y trouver et pour dégraisser l'acier. Pour coller tous ces raccords avec les tubes utilisez une colle bicomposante IN2800.
